Запускаем ламповый трансформатор ТС-180-2

Шёл я, значит, мимо дачной помойки... (не правда ли, многообещающее начало?) В общем, добры-люди выкинули на эту самую помойку телевизор Таурус, ламповый, чёрно-белый, все дела... кинескоп уже в стороне валяется, ну, как тут мимо пройдёшь? В общем, телевизор быстро отправился мне на дачу. Не нужно осуждающих взглядов, приберегите пренебрежительные возгласы, я давно хотел найти детали из лампового телевизора! Как минимум 10-20 баксов я сэкономил, в прочем, дело не столько в экономии, я бы с удовольствием и потратился на чистенькое и заведомо исправное, и не тратил бы день на распайку поржавевшего барахла, если бы было где всё это запросто так пойти и купить. Временами, у меня складывается впечатление, что я чуть ли не единственный в городе, кому все эти лампы вообще нужны. Не знаю, в прочем, но на барахолках на меня смотрят временами очень искоса. Ладно, разговор не об этом, разговор о добытых из телика деталях, среди которых наряду с дефицитными у меня неонками, трубчатыми кондёрами и мощными резисторами, конечно обнаружился строчный трансформатор, телевизионный выходник ТВЗ и сетевой трансформатор ТС-180-2, о котором и пойдёт сегодня речь.

Вот такой вот телевизор. Панельки, к сожалению, в нём безобразные.

Ламповый сетевой трансформатор ТС-180-2

Итак, начну с того, что транс этот достаточно известный, в сети о нём много информации, ссылками я поделюсь, так что скорее пишу обобщение собственного опыта. Есть тут у меня пара слов.

Сердечник стержневой. В качестве сердечника используется стальная лента. Создаётся впечатление, что трансформатор как бы двойной, все выводы продублированы на левой и правой половине трансформатора. Вывод 3 и 3' отсутствуют.

Вообще, есть много разновидностей этого трансформатора, от ТС-180 ТС-180-2 отличается немного другим количеством витков, это не принципиально для моих экспериментов. Если у вас трансформатор ТСА-180, то тогда в его обмотках использован алюминий, вот здесь надо уже с умом подходить к использованию, на сколько я знаю, алюминий выдерживает меньшие токи.

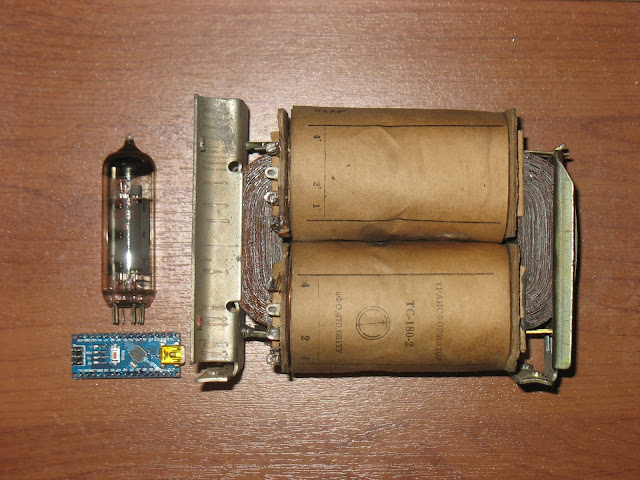

ТС-180-2 в сравнении с лампой 6П14П и платой Arduino Nano

Более подробно о трансформаторах типа ТС-180 советую почитать здесь:

http://vprl.ru/index/transformatory_ts_180/0-77

На форумах сей транс сильно ругают. Говорят, что гудит и вообще-вообще. Я ничего не могу сказать, так как только разобрался с его подключением. Надеюсь, что в этих разговорах больше аудиофилии. Свой я готовлю для строительства стабилизированного БП. Да-да, я всё-таки решил его построить. Но об этом речь ещё впереди.

Как подключать?

Обмотки 1-2 и 1'-2' по отдельности рассчитаны на 110 вольт. Для наших 220 вольт их надо соединить. Выводы 2 и 2' соединить проводом. 220 вольт подавать на выводы 1 и 1'.

Предварительно, конечно, я рекомендую сделать следующее:

Вот так соединяются сетевые обмотки

- Прозвонить все обмотки, чтобы убедиться в отсутствии КЗ. Мой трансформатор найден на помойке, так что это особенно актуально!

- К одной из накальных обмоток подключить обмотку 6,3 вольта от другого силового трансформатора и измерить в таком состоянии напряжения на всех остальных обмотках. Не уверен, что можно долго держать трансформаторы в таком состоянии. В накальной обмотке витков мало, так что ток там недетский - более ампера точно, мой 1-амперный стрелочник зашкалило. Значения напряжений скорее всего будут меньше номинальных, это нормально, так как обмотка 6,3 вольта не предназначена для того, чтобы быть первичной.

Если ничего не замкнуло, а включать я советую через плавкий предохранитель, можно переходить к испытаниям на 220 вольт.

Не будет излишним напомнить об опасности работы с сетевым напряжением. Будьте предельно внимательны и аккуратны, подключая трансформатор в сеть. Я считаю, что плавкий предохранитель, включённый последовательно с трансформатором в данном случае обязателен к использованию.

И вот включил я свой трансформатор в сеть и тут знакомая синяя вспышка на столе, предохранитель не просто перегорел, он разбрызгался внутри колбы.

Это меня очень сильно насторожило. Правда, предохранитель был какой-то неизвестно откуда, но на нём значилось 2А, что заставило задуматься ещё больше. Ведь если через трансформатор течёт ток больше двух ампер, то что-то в этом трансформаторе, вполне себе, может идти не так.

Видно, как проволочку внутри предохранителя просто разбрызгало по стенкам.

Я решил, что витки внутри могло где-то и замкнуть. Хотя обе первичные обмотки показывали одинаково 4,7 ома. В теории, могут быть замкнуты и витки в любой вторичной обмотке, создавая короткое замыкание. Я всё перепроверил и ещё раз перепроверил - ничего. Были, правда, соединены выводы 7 и 7', на всякий случай я их распаял, но вряд ли это могло как-то сказаться на потреблении тока, ведь это разные обмотки. Более того, я их ещё буду замыкать в перспективе, чтобы получить большее напряжение.

Для поиска неисправности, я решил использовать метод включения через настольную лампу, которым пользовался при наладке своего импульсного БП  Конструкция из оголённых проводов на столе росла, меня это напрягало, но деваться было некуда. Лампочку я подключил, а в разрыв включил стрелочный амперметр (кстати, достал я из коробки его как раз на этом этапе). Цифровой включать было жалко. Вставил новый предохранитель на 3 ампера. Включил. Лампочка загорелась бледно-красным светом, ток немного скакнул при пуске и вернулся почти на исходную. Всё работало.

Мне бы очень хотелось иметь ЛАТР для таких целей, но его, увы нет. Я решил вместо лампочки теперь включить резистор на 5 Вт и 10 ом. Для сравнения, у лампочки "на холодную" сопротивление где-то ом 90. Включил через резистор. Ток скакнул и держался уже в районе 100 мА. Неплохой такой ток холостого хода... Ну вот теперь я решил, что пора рискнуть включить в сеть без ничего.

И вот тут при включении стрелка амперметра шарахнулась в противоположный угол. Я напомню, что он у меня всего на ампер (если честно, у него даже стрелка в ноль не выставляется, купил за копейки на барахолке, так что за точность не ручаюсь, зато не жалко). Стрелка с шумом стукнулась о противоположный край шкалы и вернулась назад. Ничего себе пусковые токи! Подозреваю, что первый предохранитель просто не выдержал такого обращения. А этот 3-амперный держится молодцом. Я аккуратно измерил напряжения на всех обмотках несколько раз. Они оказались несколько иными, чем написано на трансформаторе, при чём в большую сторону. Думаю, это связано с отсутствием нагрузки.

Вместо 59,5 - 63 вольта и вместо 43,5 - 46 вольт соответственно. Накалы - 6,3, хотя заявлено почему-то 6,4.

Маркировка обмоток, вдруг у кого стёрта.

В общем, вывод: Запускайте ламповый трансформатор через предохранитель, рассчитанный на ток несколько ампер, сначала лучше через лампочку!

Ну, а у меня на этом пока всё. Посмотрим, на что годится этот зверь, но сегодняшние испытания несколько настораживают. В заключение, нашёл видео, как соединять обмотки. Автор только перепутал про алюминий в обмотках, алюминий, повторюсь, в ТСА-180.
